大型多場耦合應力解析系統

詳細說明

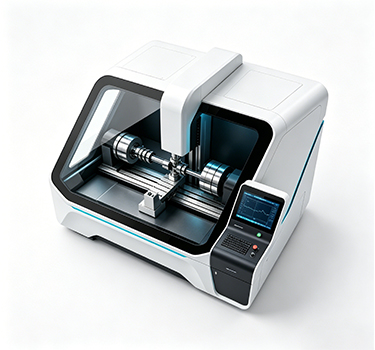

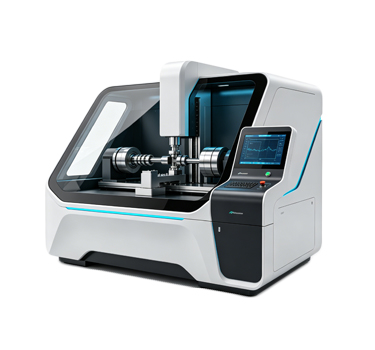

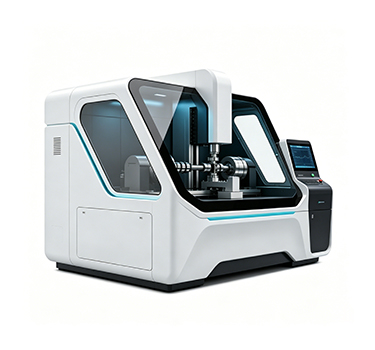

       面內雙軸試驗機由高剛度加載框架、力傳感器模塊、位移傳感器模塊、加速度傳感器模塊、機械式疲勞夾具等組成。相對兩臺重型直線模組可同時同等移動，在拉伸或壓縮過程中保持試件中心位置不變，以便于原位觀測?？刂茩C柜與控制主機組成控制系統，用于作動電機固定、試樣夾持、樣品環境固定、載荷/位移/加速度信號反饋等。、

關鍵性能指標：

載荷范圍（雙軸）：-50kN～50kN；

位移范圍X、Y軸：0-160mm；

載荷測量精度：示值的±0.2%（量程的 1%到 100%范圍內），采用進口載荷傳感器；

循環加載頻率：最高15Hz；

位移速率：0.5μm/s～1 mm/s，速度偏差＜10%；

位移分辨力：0.1μm；

控制方式：雙軸同步控制、雙軸異步控制、單軸控制；

水浴環境：提供37°C水浴環境及結構常用夾具；

選配夾具：拉伸夾具(默認)、壓縮夾具、高溫拉伸夾具、低溫拉伸夾具、剪切夾具、拉壓組合夾具、垂直拉伸夾具等

主要特點

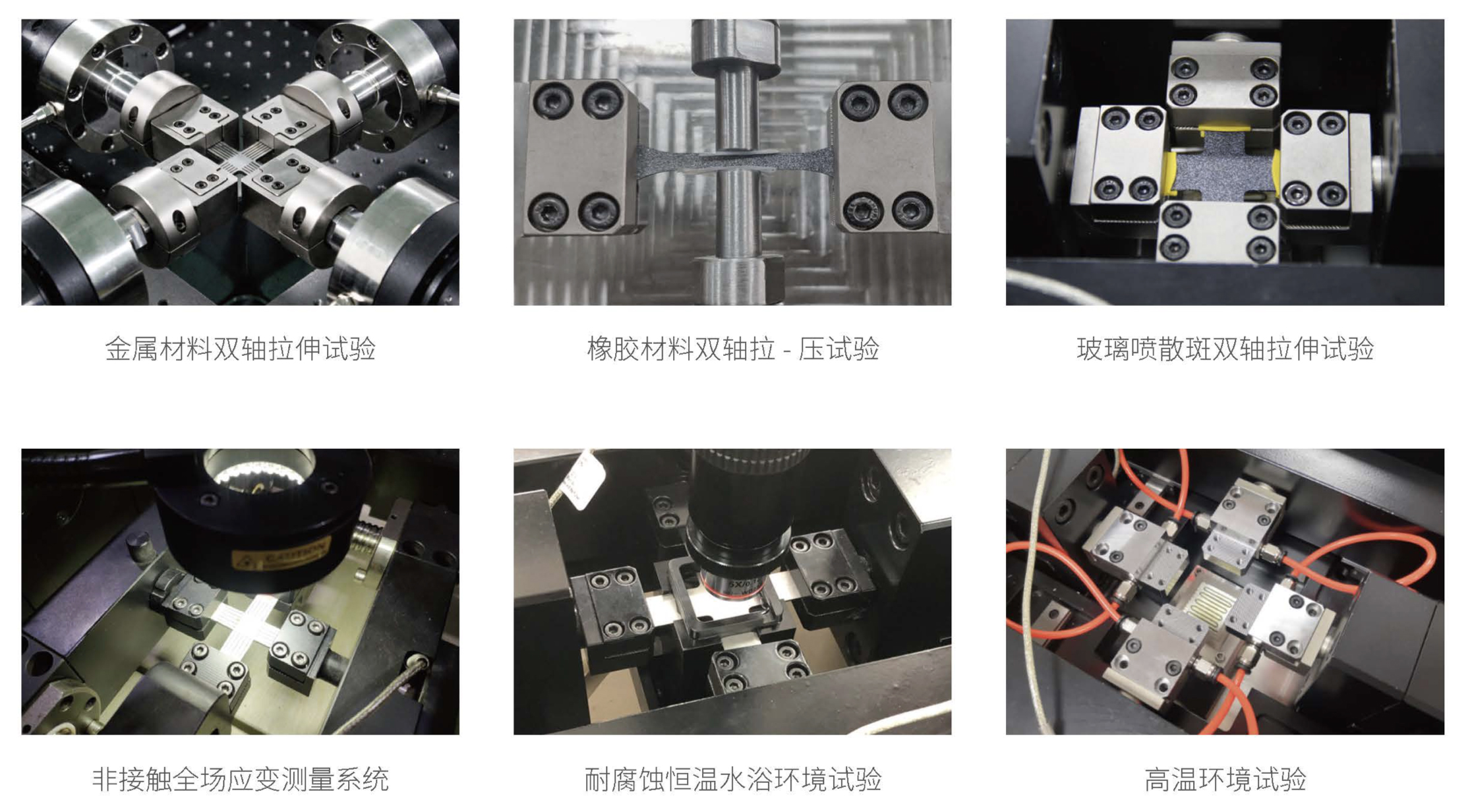

可對金屬板、復合材料等材料進行單軸、雙軸加載下的一系列靜態和動態力學測試：拉伸、壓縮、彎曲、低周循環加載等；

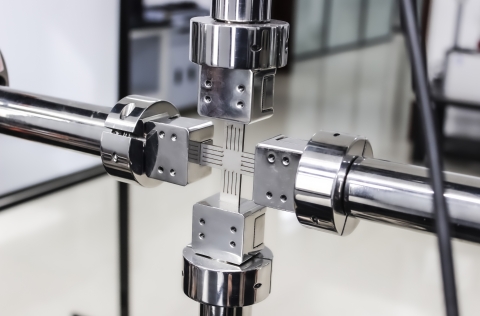

試樣形式包括傳統啞鈴型試樣（單軸）、十字形試樣（雙軸）、雙面剪切試樣等；

左右夾具同步對稱加載，能夠使試樣的中心點位置始終保持不變，便于在線觀測材料受外載作用時的微觀組織變化；
